ПЭ 65-28 — центробежный электронасос горизонтального исполнения, предназначенный для подачи питательной воды в паровые и водогрейные котлы. Агрегат обеспечивает стабильную циркуляцию теплоносителя в отопительных системах промышленных предприятий, котельных установок и энергетических объектов.
Назначение и область применения
Оборудование используется в теплоэнергетике для перекачивания химически очищенной воды температурой до +165°С. Основные сферы эксплуатации:
— Котельные установки: подпитка паровых котлов производительностью до 10 т/ч, поддержание рабочего давления в системе.
— Отопительные контуры: циркуляция горячей воды в магистралях централизованного теплоснабжения.
— Промышленная водоподготовка: транспортировка деаэрированной жидкости после химической обработки.
Агрегат работает с чистыми средами без механических включений размером более 0,2 мм. Содержание твердых частиц не должно превышать 0,01% по массе.
Технические характеристики ПЭ 65-28
Рабочие параметры определяют эффективность работы в конкретных условиях эксплуатации. Производительность составляет 65 м³/ч при номинальном напоре 28 метров водяного столба. Максимальное рабочее давление на входе — 0,6 МПа.
Электродвигатель мощностью 11 кВт обеспечивает частоту вращения 2900 об/мин. Питание осуществляется от трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц. КПД агрегата достигает 72%, что соответствует энергоэффективности класса IE2.
Габаритные размеры: длина 850 мм, ширина 420 мм, высота 480 мм. Масса комплекта без электропривода — 95 кг, с двигателем — 145 кг. Уровень шума при работе не превышает 75 дБ на расстоянии 1 метр.
Конструктивные особенности
Корпус изготовлен из чугуна марки СЧ-20, что обеспечивает устойчивость к температурным нагрузкам и коррозионным процессам. Рабочее колесо — закрытого типа, выполнено из стали 20Х13 с последующей термообработкой для повышения износостойкости.
Уплотнение вала реализовано через сальниковую набивку из терморасширенного графита, допускающую кратковременную работу всухую до 30 секунд. Торцевое механическое уплотнение доступно как опция для объектов с повышенными требованиями к герметичности.
Подшипниковые узлы — радиально-упорные шарикоподшипники с пластичной смазкой, рассчитанные на 8000 моточасов непрерывной эксплуатации. Соединение с приводом — через упругую втулочно-пальцевую муфту МУВП.
Преимущества использования
Горизонтальная компоновка упрощает монтаж на типовых фундаментных рамах без дополнительных конструктивных решений. Агрегат размещается на стандартной плите толщиной 150 мм с виброизолирующими прокладками.
Консольное расположение рабочего колеса позволяет проводить техническое обслуживание без демонтажа трубопроводов. Доступ к уплотнительным элементам осуществляется через съемную крышку корпуса за 15–20 минут.
Широкий диапазон регулирования производительности достигается дросселированием на напорной линии или применением частотного преобразователя. Изменение подачи от 40 до 75 м³/ч сохраняет КПД на уровне не ниже 65%.
Температурная стабильность конструкции обеспечивает работу в диапазоне от +5°С до +165°С без изменения гидравлических характеристик. Материалы проточной части выдерживают кратковременные скачки до +180°С длительностью до 10 минут.
Монтаж и эксплуатация
Установка выполняется на горизонтальной поверхности с отклонением не более 2 мм на метр длины. Фундаментная рама закрепляется анкерными болтами М16 с затяжкой моментом 80 Н·м. После монтажа проводится центровка валов с радиальным биением не более 0,05 мм.
Перед запуском проверяется заполнение корпуса жидкостью через воздушный кран. Пуск осуществляется при закрытой задвижке на напорном патрубке с последующим плавным открытием до рабочего режима. Время выхода на номинальные параметры — 3–5 минут.
Регламентное обслуживание включает проверку состояния сальниковой набивки каждые 500 моточасов. Допустимая утечка через уплотнение — до 30 капель в минуту. Замена подшипников выполняется через 8000 часов работы или при появлении вибрации более 4,5 мм/с.
Контроль вибрации проводится виброметром на корпусе подшипникового узла в трех плоскостях. Превышение норматива 7,1 мм/с требует немедленной остановки и диагностики балансировки ротора.
Приобретение в Якутске

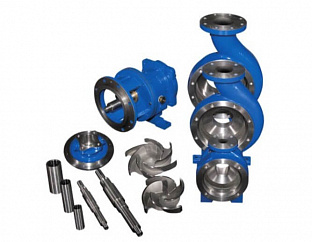

Компания «Русмаш» поставляет питательные электронасосы серии ПЭ с гарантией производителя 12 месяцев. В наличии комплектующие для технического обслуживания: сальниковые набивки, рабочие колеса, подшипниковые комплекты.
Срок комплектации заказа — от 3 до 7 рабочих дней в зависимости от наличия позиций на складе. Доставка по Якутску осуществляется собственным транспортом с разгрузкой в указанном месте.
Специалисты предоставляют консультации по подбору оборудования под конкретные параметры системы теплоснабжения. Расчет рабочей точки выполняется на основании данных о требуемой производительности, геодезической высоте подъема и протяженности трубопроводов.
При необходимости организуется шефмонтаж с участием инженера для настройки агрегата и обучения обслуживающего персонала. Стоимость пусконаладочных работ рассчитывается индивидуально исходя из сложности объекта.
Насос ПЭ65-28 применяется для подачи воды температурой не более 165 °С. В основном он используется для подачи рабочей жидкости в парогенераторные установки нефтедобывающих сооружений, а также паровые котлы тепловых электростанций.
Если для решения ваших задач требуется оборудование аналогичной конструкции, но меньшей мощности, вам подойдет насос ПЭ 150-63.
