ПЭ 100-32 — центробежное оборудование горизонтального типа, предназначенное для подачи теплоносителя в котельные установки и системы теплоснабжения. Модель обеспечивает производительность 100 м³/ч при напоре 32 метра, что делает её оптимальным решением для промышленных объектов средней мощности.
Назначение и область применения
Оборудование разработано для перекачивания химически очищенной воды с температурой до 165°C в циркуляционных системах теплоснабжения. Основные сферы использования:
— Котельные установки: подача воды в паровые и водогрейные котлы производственных предприятий.
— Системы отопления: обеспечение циркуляции теплоносителя в многоэтажных зданиях и промышленных комплексах.
— Энергетические объекты: работа в составе теплоэлектростанций и районных котельных.
Конструкция адаптирована для непрерывной эксплуатации в условиях повышенных температур и давления, характерных для промышленного теплоснабжения.
Технические характеристики ПЭ 100-32
Рабочие параметры оборудования определяют его эффективность в конкретных условиях эксплуатации. Модель ПЭ 100-32 характеризуется следующими показателями:
— Производительность: 100 кубических метров в час при номинальном режиме работы.
— Напор: 32 метра водяного столба, достаточный для подачи в котлоагрегаты средней мощности.
— Допустимая температура среды: от 20 до 165 градусов Цельсия.
— Частота вращения вала: 2900 оборотов в минуту, обеспечивающая оптимальную производительность.
— Мощность электродвигателя: 22 киловатта при стандартной комплектации.
— Диаметр патрубков: 100 мм на входе, 80 мм на выходе.
Гидравлические показатели остаются стабильными в широком диапазоне расходов, что позволяет использовать оборудование в системах с переменной нагрузкой.

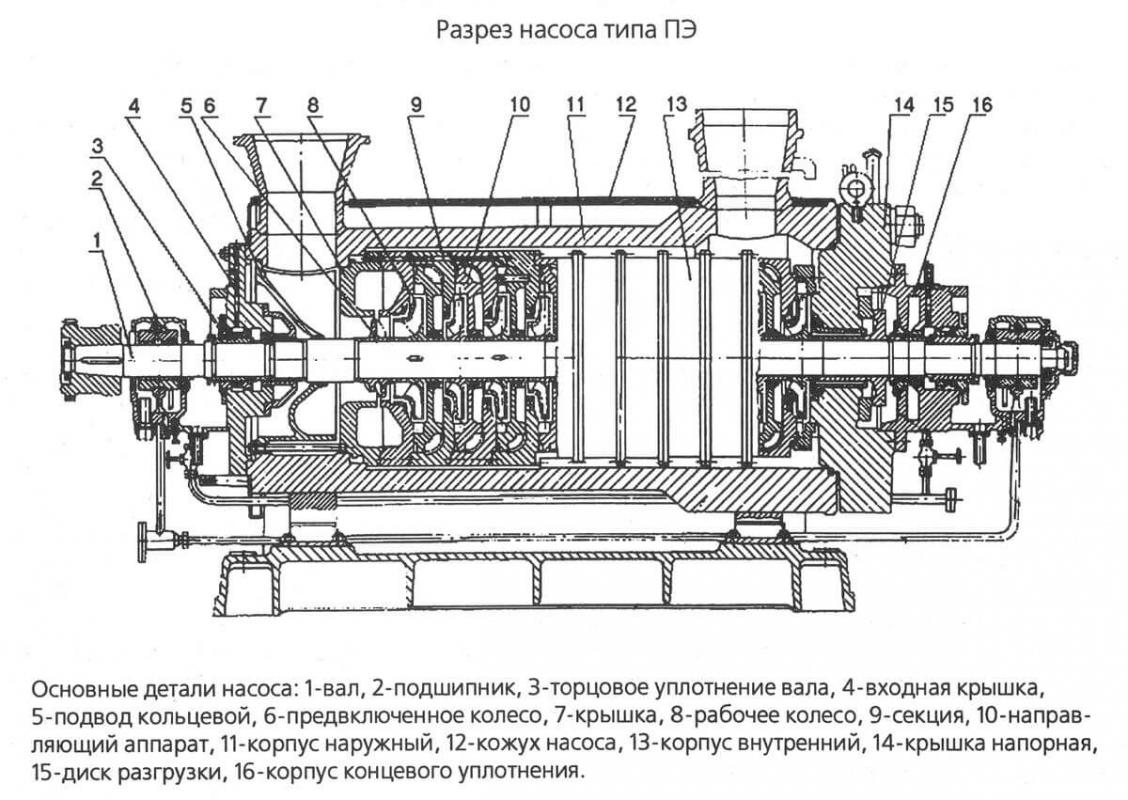

Конструктивные особенности
Горизонтальная компоновка обеспечивает удобство монтажа и доступ к узлам при техническом обслуживании. Корпус изготовлен из чугуна марки СЧ-20, обладающего достаточной коррозионной стойкостью для работы с химически очищенной водой. Рабочее колесо выполнено из нержавеющей стали, что увеличивает эксплуатационный ресурс до капитального ремонта.
Конструкция предусматривает торцевое механическое уплотнение вала, которое предотвращает утечки теплоносителя при высоких температурах. Подшипниковые узлы размещены в отдельном корпусе с масляной ванной, что обеспечивает надёжную смазку и защиту от перегрева.
Электродвигатель соединён с валом через упругую муфту, компенсирующую возможные несоосности при монтаже. Базовая рама изготовлена с повышенной жёсткостью, что снижает вибрацию при работе на номинальных оборотах.
Преимущества эксплуатации
Модель ПЭ 100-32 сочетает производительность с приемлемым энергопотреблением. Удельный расход электроэнергии на перекачку единицы объёма теплоносителя составляет 0,22 кВт·ч/м³, что соответствует современным требованиям энергоэффективности.
Напорные характеристики позволяют работать в паре с котлами давлением до 1,6 МПа без установки дополнительного повышающего оборудования. Температурный режим до 165°C охватывает большинство промышленных применений, включая паровые котельные.
Конструкция предусматривает простую замену уплотнительных элементов без демонтажа корпуса с фундамента. Стандартизированные размеры присоединительных патрубков упрощают интеграцию в существующие трубопроводные системы.
Монтаж и запуск оборудования
Установка выполняется на бетонное основание с анкерным креплением базовой рамы. Перед монтажом необходимо проверить горизонтальность площадки — отклонение не должно превышать 0,5 мм на метр длины.
Всасывающий трубопровод прокладывается с постоянным подъёмом к корпусу, исключая образование воздушных карманов. Диаметр трубы на входе не может быть меньше диаметра патрубка — сужение создаёт кавитационные режимы, разрушающие рабочее колесо.
После сборки обвязки проводится гидравлическое испытание на полуторакратное рабочее давление. Перед первым пуском корпус заполняется водой через специальный штуцер до полного удаления воздуха. Вращение вала проверяется вручную — оно должно быть свободным, без заеданий.
Запуск выполняется при закрытой задвижке на напорной линии с последующим плавным открытием до выхода на рабочий режим. Контролируются показания манометров на входе и выходе, температура подшипников, отсутствие вибрации и посторонних шумов.
Обслуживание и ремонт
Регламентное обслуживание включает еженедельную проверку уровня масла в подшипниковых узлах и ежемесячную оценку состояния уплотнения. Повышенный нагрев подшипников или появление течи через торцевое уплотнение требуют немедленной остановки для диагностики.
Замена масла в подшипниковой камере проводится каждые 2000 часов работы или раз в квартал. Используется индустриальное масло И-20А по ГОСТ 20799-88. Превышение температуры подшипников выше 75°C указывает на недостаток смазки или износ.
Ревизия торцевого уплотнения выполняется при обнаружении течи или после 8000 часов эксплуатации. Комплект уплотнения включает графитовое кольцо, резиновую манжету и пружину. Установка новых элементов требует точной центровки для предотвращения быстрого износа.
Капитальный ремонт с заменой рабочего колеса и ревизией корпуса проводится после 40000 часов работы или при падении напора более чем на 15% от номинального значения. Восстановление изношенных деталей выполняется сваркой с последующей механической обработкой.
Приобретение в Якутске
Компания «Русмаш» предлагает поставку питательного оборудования ПЭ 100-32 с доставкой по Якутску и Республике Саха. В наличии стандартные комплектации с электродвигателями отечественного производства, адаптированными к климатическим условиям региона.
Перед отгрузкой каждая единица проходит испытания на стенде с проверкой напорных характеристик и отсутствием течей. Техническая документация включает паспорт изделия, руководство по эксплуатации и гарантийный талон сроком на 18 месяцев.
Дополнительно доступны запасные части: комплекты уплотнений, рабочие колёса, подшипники качения, соединительные муфты. Специалисты компании консультируют по вопросам подбора оборудования под конкретные параметры котельной установки и выполняют шефмонтажные работы при необходимости.
Для уточнения стоимости, сроков поставки и технических деталей свяжитесь с менеджерами «Русмаш» по контактам, указанным на сайте. Возможна разработка индивидуальных решений для объектов с нестандартными требованиями к напорным и расходным характеристикам.
Насос ПЭ100-32 применяется для подачи воды температурой не более 165 °С. В основном он используется для подачи рабочей жидкости в парогенераторные установки нефтедобывающих сооружений, а также паровые котлы тепловых электростанций.
Для выполнения аналогичных, но локальных задач, требующих меньшей производительности насосного оборудования, подойдет насос ПЭ 65-40.
